อุปกรณ์การสร้างม้วนแบบโปรไฟล์เปิดเหล็ก สําหรับการผลิตท่ออุตสาหกรรมและโปรไฟล์โครงสร้าง

โรงงานผลิตท่อ ZY-45 สำหรับท่อเฟอร์นิเจอร์ ท่อก่อสร้าง และอื่นๆ

คำแนะนำทั่วไปของผลิตภัณฑ์

ที่Open Profile Roll Forming Equipment เหล็กกล้าสำหรับท่ออุตสาหกรรมได้รับการออกแบบมาสำหรับผู้ผลิตที่ต้องการการผลิตโปรไฟล์เหล็กแบบเปิด ส่วนที่เกี่ยวข้องกับท่ออุตสาหกรรม ช่องโครงสร้าง โปรไฟล์รองรับ ส่วนประกอบของเฟรม และโปรไฟล์โลหะแบบสั่งทำอย่างต่อเนื่อง

หน้านี้ไม่ใช่เพียงการแนะนำผลิตภัณฑ์เท่านั้น โดยจะอธิบายว่าอุปกรณ์แก้ไขปัญหาใด เหตุใดการขึ้นรูปโปรไฟล์แบบเปิดจึงต้องมีการออกแบบที่มั่นคง วิธีการทำงานของเครื่องจักร และวิธีที่ผู้ซื้อควรเลือกการกำหนดค่าที่เหมาะสมสำหรับการผลิตทางอุตสาหกรรม

ผลิตภัณฑ์โปรไฟล์แบบเปิดถูกนำมาใช้กันอย่างแพร่หลายในการก่อสร้าง เครื่องจักร อุปกรณ์ลอจิสติกส์ โครงอุตสาหกรรม ระบบถาดสายเคเบิล ขายึด และการใช้งานโครงสร้างที่เกี่ยวข้องกับท่อ เมื่อเปรียบเทียบกับการผลิตท่อเชื่อมแบบธรรมดา การขึ้นรูปม้วนโปรไฟล์แบบเปิดจะเน้นไปที่ความแม่นยำของส่วน การควบคุมขอบ ความตรง การประสานตำแหน่งรู และการขึ้นรูปที่มั่นคงของรูปร่างที่ซับซ้อน

สำหรับผู้ซื้อ คำถามสำคัญไม่ใช่แค่ “ราคาเครื่องจักรเท่าไหร่” คำถามที่แท้จริงคืออุปกรณ์สามารถสร้างรูปร่างโปรไฟล์ที่ต้องการได้อย่างต่อเนื่อง โดยมีขนาดที่มั่นคง สิ้นเปลืองวัสดุน้อย และใช้งานได้ในระยะยาวที่เชื่อถือได้หรือไม่

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. สามารถจัดหาโซลูชันการขึ้นรูปม้วนโปรไฟล์เปิดแบบกำหนดเองตามรูปวาดโปรไฟล์ เกรดวัสดุ ความหนา ความเร็วในการผลิต ความต้องการในการเจาะ วิธีการตัด และเค้าโครงเวิร์กช็อป

ข้อมูลวัตถุดิบ:

ข้อมูลผลิตภัณฑ์สำเร็จรูป:

สาเหตุ

ผู้ผลิตโปรไฟล์ทางอุตสาหกรรมหลายรายประสบปัญหาด้านคุณภาพเนื่องจากโปรไฟล์แบบเปิดมีความอ่อนไหวต่อการออกแบบการขึ้นรูปมากกว่าท่อกลมธรรมดา

โปรไฟล์แบบเปิดไม่มีโครงสร้างรอยปิดระหว่างการขึ้นรูป ซึ่งหมายความว่าวัสดุจะเสียรูป บิด สปริงกลับ หรือสูญเสียความแม่นยำของมิติได้ง่ายขึ้นหลังจากออกจากแท่นขึ้นรูปม้วน หากลูกกลิ้งขึ้นรูปไม่ได้รับการออกแบบอย่างถูกต้อง โปรไฟล์ที่เสร็จแล้วอาจมีขอบไม่เท่ากัน ความกว้างไม่มั่นคง ความตรงไม่ดี หรือการเบี่ยงเบนของมุม

สาเหตุทั่วไปอีกประการหนึ่งคือความไม่ตรงกันระหว่างวัสดุและการกำหนดค่าเครื่องจักร วัสดุเหล็กที่แตกต่างกันมีความแข็งแรงของผลผลิต การเคลือบผิว ความทนทานต่อความหนา และพฤติกรรมการสปริงกลับที่แตกต่างกัน เหล็กชุบสังกะสี เหล็กคาร์บอน และเหล็กกำลังสูงอาจต้องการแรงดันในการขึ้นรูป วัสดุลูกกลิ้ง การควบคุมการหล่อลื่น และความแม่นยำในการปรับระดับที่แตกต่างกัน

ในการใช้งานท่ออุตสาหกรรมและโปรไฟล์โครงสร้าง ข้อผิดพลาดด้านมิติสามารถสร้างปัญหาในการผลิตได้จริง โปรไฟล์ที่ดูเป็นที่ยอมรับอาจยังคงล้มเหลวในระหว่างการประกอบ การเชื่อม การขันสลัก หรือการติดตั้ง สิ่งนี้นำไปสู่การทำงานซ้ำ สิ้นเปลืองวัสดุ ข้อร้องเรียนจากลูกค้า และการส่งมอบที่ไม่มั่นคง

ดังนั้นจึงต้องเลือกเครื่องจักรตามแบบผลิตภัณฑ์และการใช้งานจริง ไม่ใช่แค่ชื่อรุ่นเครื่องจักรเท่านั้น

สารละลาย

วิธีแก้ไขคือการใช้อุปกรณ์ขึ้นรูปม้วนเหล็กโปรไฟล์เปิดแบบกำหนดเองซึ่งออกแบบตามส่วนโปรไฟล์ที่ต้องการ

สายการผลิตสร้างแถบเหล็กแบนให้เป็นรูปทรงเปิดที่ต้องการผ่านแท่นขึ้นรูปหลายม้วน ขาตั้งแต่ละอันจะควบคุมมุมการขึ้นรูปที่เฉพาะเจาะจง และค่อยๆ เปลี่ยนแถบให้เป็นโปรไฟล์สุดท้าย วิธีการขึ้นรูปแบบก้าวหน้านี้ช่วยลดความเครียดของวัสดุและปรับปรุงความเสถียรของมิติ

สำหรับโปรไฟล์ที่เกี่ยวข้องกับท่ออุตสาหกรรม อุปกรณ์สามารถกำหนดค่าด้วยการคลายเกลียว การปรับระดับ การเจาะ การขึ้นรูปม้วน การตัด โต๊ะการเบี่ยงเบนหนีศูนย์ และตัวเลือกการเรียงซ้อนอัตโนมัติ หากผลิตภัณฑ์จำเป็นต้องมีรู ร่อง รอยบาก หรือตำแหน่งติดตั้ง ระบบเจาะสามารถบูรณาการก่อนการขึ้นรูปหรือหลังการขึ้นรูป ขึ้นอยู่กับโครงสร้างของผลิตภัณฑ์

อุปกรณ์ยังสามารถออกแบบสำหรับวิธีการตัดที่แตกต่างกัน เช่น การตัดไฮดรอลิก การตัดแบบบิน หรือการตัดแบบเซอร์โว ระบบการตัดที่ถูกต้องขึ้นอยู่กับรูปทรงโปรไฟล์ ความแม่นยำของความยาวตัด ความเร็วในการผลิต และข้อกำหนดในการควบคุมเสี้ยน

สายการผลิตการขึ้นรูปม้วนโปรไฟล์แบบเปิดที่ออกแบบมาอย่างดีช่วยให้ผู้ผลิตปรับปรุงประสิทธิภาพการผลิต ลดการดำเนินการขึ้นรูปด้วยตนเอง รักษาขนาดโปรไฟล์ให้สม่ำเสมอ และสนับสนุนการผลิตจำนวนมากสำหรับโครงการอุตสาหกรรม

ข้อได้เปรียบของบริษัท

การผลิตท่อเป็นอุตสาหกรรมที่ต้องการเครื่องจักรที่มีคุณภาพและเทคโนโลยีที่มีประสบการณ์เชื่อมโยงเข้าด้วยกันในการผลิตผลิตภัณฑ์ นั่นหมายความว่าเครื่องจักรและประสบการณ์มีความสำคัญทั้งคู่ บริษัทของเราเป็นเพียงผู้ผลิตโรงสีท่อที่ใช้เครื่องจักรตัวเองในการผลิตท่อเหล็กในปริมาณมาก เรากำลังปรับปรุงเครื่องจักรของเราด้วยการรันเครื่องจักรเพื่อให้ได้เทคโนโลยีที่มีประสบการณ์ เลือกเรา คุณไม่เพียงแต่ได้รับเครื่องจักรจากเราเท่านั้น คุณยังได้รับเทคโนโลยีที่มีประสบการณ์จากเราอีกด้วย

การกระจายตลาด:

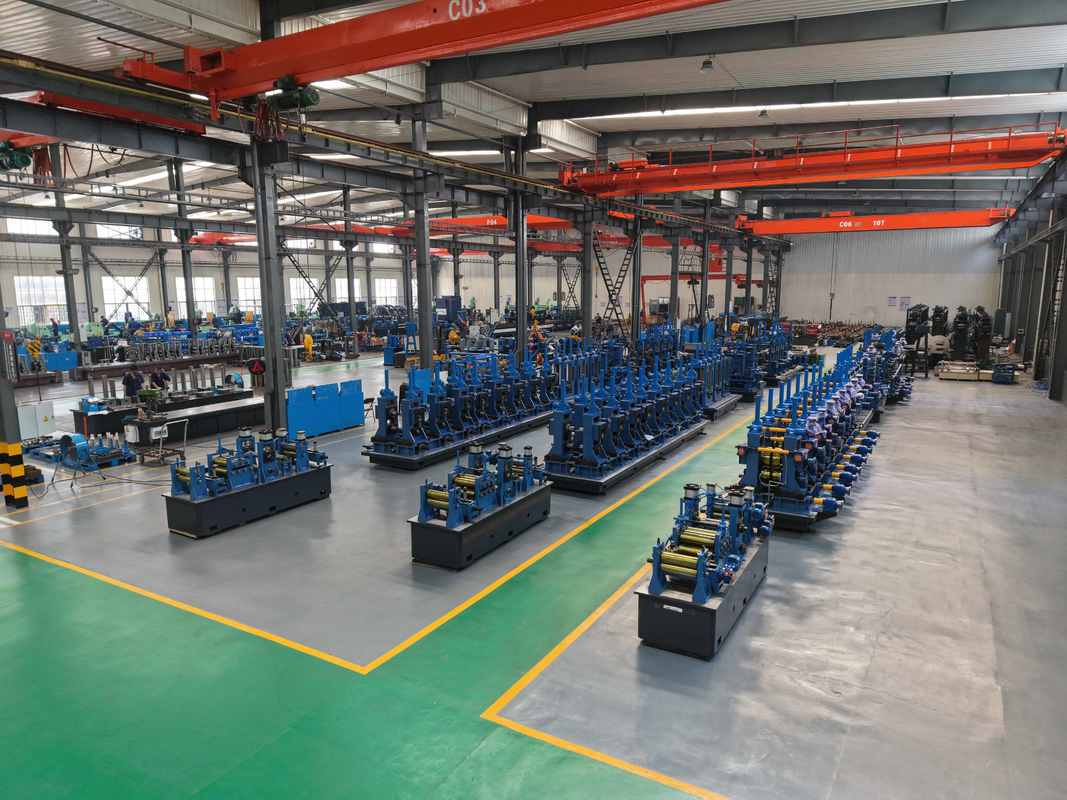

ในตอนแรกเราผลิตและจำหน่ายโรงงานผลิตหลอดที่ตลาดภายในประเทศเท่านั้น ในระหว่างการเปิดและพัฒนานโยบายของประเทศพร้อมกับการปรับปรุงเทคโนโลยี เราเริ่มส่งออกเครื่องจักรมาตั้งแต่ปี 2549 และปัจจุบันโรงงานหลอดได้ส่งออกไปแล้วกว่า 70 ประเทศ ตลาดหลักเช่นเอเชีย อเมริกาเหนือ อเมริกาใต้ ยุโรป ตะวันออกกลาง เอเชียตะวันออกเฉียงใต้ และแอฟริกา เรากำลังมีชื่อเสียงในตลาดโลก

แอปพลิเคชัน

อุปกรณ์การขึ้นรูปม้วนเหล็กโปรไฟล์แบบเปิดถูกนำมาใช้ในสาขาอุตสาหกรรมจำนวนมากซึ่งจำเป็นต้องมีรูปทรงโปรไฟล์ที่มั่นคงและการผลิตซ้ำ

การใช้งานทั่วไป ได้แก่ ส่วนรองรับท่ออุตสาหกรรม ส่วนประกอบโครงเหล็ก ช่องติดตั้ง โปรไฟล์สนับสนุนการก่อสร้าง ชิ้นส่วนชั้นวางคลังสินค้า โปรไฟล์โครงสร้างเครื่องจักร ส่วนการติดตั้งพลังงานแสงอาทิตย์ ส่วนประกอบถาดสายเคเบิล โปรไฟล์ที่เกี่ยวข้องกับราวกั้น และส่วนโลหะที่ปรับแต่งเอง

ในระบบท่ออุตสาหกรรม โปรไฟล์แบบเปิดมักถูกใช้เป็นโครงสร้างรองรับ ขายึด ที่หนีบ ราง หรือโครงการติดตั้ง ชิ้นส่วนเหล่านี้จะต้องตรงกับระบบท่ออย่างถูกต้อง โดยเฉพาะเมื่อใช้ในโครงการขนาดใหญ่ที่ต้องประกอบซ้ำหลายครั้ง

ในการผลิตเครื่องจักรและอุปกรณ์ โปรไฟล์แบบเปิดใช้สำหรับโครง ฝาครอบ รางนำ ชิ้นส่วนเสริมแรง และการเชื่อมต่อโครงสร้าง ขนาดโปรไฟล์ที่มั่นคงช่วยลดเวลาในการประกอบและปรับปรุงความสอดคล้องของผลิตภัณฑ์ขั้นสุดท้าย

สำหรับโครงการก่อสร้างและโครงสร้างพื้นฐาน โปรไฟล์เหล็กแบบเปิดต้องเป็นไปตามข้อกำหนดในทางปฏิบัติ เช่น การรองรับน้ำหนัก ความต้านทานการกัดกร่อน ความสะดวกในการติดตั้ง และความสามารถในการทำซ้ำของขนาด ดังนั้นอุปกรณ์การขึ้นรูปม้วนจึงควรได้รับการออกแบบเพื่อประสิทธิภาพการผลิตและความน่าเชื่อถือในการใช้งานขั้นสุดท้าย

มันทำงานอย่างไร

กระบวนการผลิตเริ่มต้นด้วยการใส่ขดลวดเหล็กลงบนเครื่อง decoiler จากนั้นแถบเหล็กจะถูกนำทางเข้าสู่ระบบปรับระดับเพื่อลดหน่วยความจำของคอยล์และปรับปรุงความเสถียรในการป้อน

หากผลิตภัณฑ์ต้องมีรูหรือช่อง สามารถเพิ่มระบบเจาะก่อนส่วนการขึ้นรูปลูกกลิ้งได้ การเจาะล่วงหน้ามักใช้เมื่อตำแหน่งของรูต้องแม่นยำบนแถบแบนก่อนที่จะขึ้นรูป

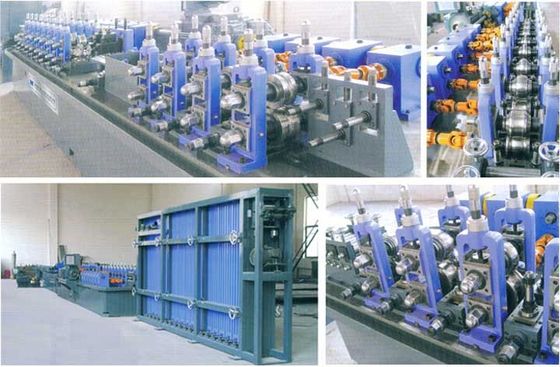

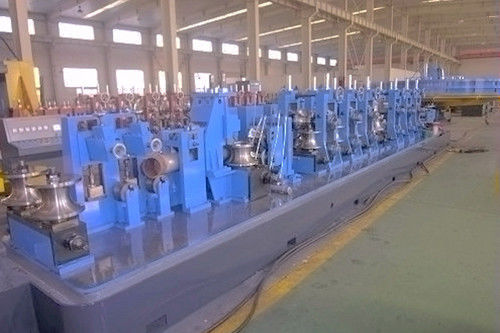

หลังจากป้อนและเจาะแล้ว แถบจะเข้าสู่ส่วนการขึ้นรูปม้วน ขาตั้งลูกกลิ้งหลายอันค่อยๆ งอแถบให้เป็นรูปทรงโปรไฟล์เปิดที่ต้องการ แท่นขึ้นรูปแต่ละอันควบคุมหนึ่งขั้นตอนของเรขาคณิตของส่วน

จากนั้นโปรไฟล์ที่ขึ้นรูปจะผ่านเครื่องยืดผมหรือเครื่องสอบเทียบ หากจำเป็น ขั้นตอนนี้ช่วยควบคุมความตรงของโปรไฟล์ ความแม่นยำของมุม และความกว้างสุดท้าย

ในที่สุด ระบบตัดจะตัดโปรไฟล์ที่เสร็จแล้วตามความยาวที่ต้องการ ผลิตภัณฑ์สำเร็จรูปจะถูกโอนไปยังตารางการวิ่งออกเพื่อรวบรวม ตรวจสอบ และบรรจุ

กระบวนการผลิตโรงสีหลอด:

ตามลูกค้าที่แตกต่างกัน เครื่องจักรประกอบด้วยกระบวนการที่แตกต่างกัน แต่บริษัทของเรามีกระบวนการผลิตที่ได้มาตรฐาน นี้เป็นข้อมูลอ้างอิงของคุณ สมมติว่าบริษัทของคุณมีความต้องการพิเศษ เราจะหารือและทำการออกแบบพิเศษของคุณ

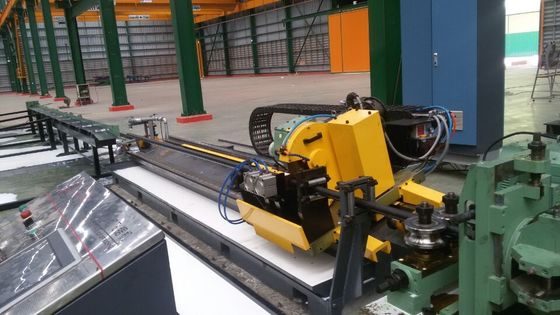

Uncoiler →เครื่องตัดและเครื่องเชื่อม→สะสม (กรง) →เครื่องขึ้นรูป→การเชื่อม HF →เครื่องปรับขนาด→เลื่อยบิน (เลื่อยเย็น) →โต๊ะหมด

บทสรุปของการประยุกต์ใช้โรงสีหลอด:

โรงสีหลอดเป็นที่รู้จักของสายการผลิตท่อเหล็ก โดยใช้เครื่องเชื่อมและลูกกลิ้งความถี่สูงเพื่อผลิตท่อเหล็กโปรไฟล์ ฯลฯ ทุกชนิด นอกจากนี้ยังใช้กันอย่างแพร่หลายในท่อก่อสร้าง, หลอดที่มีความแม่นยำ, ท่อรถยนต์, รั้ว, เครื่องแลกเปลี่ยนความร้อน, ท่อเฟอร์นิเจอร์, การผลิตท่อแรงดัน ด้วยอุปกรณ์ตกแต่งที่เหมาะสม เครื่องจักรยังสามารถผลิตท่อ API การขนส่งก๊าซ และท่อที่มีมาตรฐานสูงและอื่น ๆ

สเปคเครื่องมาตรฐาน (อ้างอิง)

ตามความต้องการของตลาด เราได้รับรุ่นมาตรฐานเป็นแบบเป่า และนี่มีไว้สำหรับการอ้างอิงของคุณเท่านั้น ช่วงการผลิตและเทคนิคหลักสามารถปรับได้หากบริษัทของคุณมีความต้องการพิเศษ

วิธีการเลือก

การเลือกอุปกรณ์ขึ้นรูปม้วนโปรไฟล์แบบเปิดที่เหมาะสมควรเริ่มต้นด้วยการวาดแบบผลิตภัณฑ์

ขั้นแรก ให้ยืนยันรูปร่างโปรไฟล์ เครื่องโปรไฟล์แบบเปิดมักจะได้รับการปรับแต่งเอง ช่อง AU, ช่อง C, ขายึด ส่วนรองรับท่อ หรือโปรไฟล์อุตสาหกรรมพิเศษ อาจต้องมีการออกแบบขาตั้งขึ้นรูปและรูปแบบลูกกลิ้งที่แตกต่างกัน

ประการที่สอง ยืนยันวัสดุและความหนา เหล็กที่หนาและเหล็กที่มีความแข็งแรงสูงต้องใช้โครงเครื่องจักรที่แข็งแกร่งขึ้น เส้นผ่านศูนย์กลางเพลาที่ใหญ่ขึ้น กำลังมอเตอร์ที่เหมาะสม และการควบคุมแรงดันในการขึ้นรูปที่ดีขึ้น เหล็กชุบสังกะสียังต้องการการปกป้องพื้นผิวในระหว่างการขึ้นรูปด้วย

ประการที่สาม ยืนยันข้อกำหนดด้านความคลาดเคลื่อน หากจะใช้โปรไฟล์ในการประกอบ การโบลต์ หรือการติดตั้งส่วนรองรับท่อ ควรกำหนดความกว้าง ความสูง มุม ตำแหน่งรู และความตรงให้ชัดเจนก่อนการออกแบบเครื่องจักร

ประการที่สี่ ตัดสินใจว่าจำเป็นต้องเจาะหรือไม่ หากโปรไฟล์จำเป็นต้องมีรู ร่อง หรือจุดยึด เส้นควรมีระบบการเจาะที่เหมาะสม ตำแหน่งการเจาะควรตรงกับโปรไฟล์ที่ขึ้นรูปขั้นสุดท้ายและข้อกำหนดการประกอบขั้นปลายน้ำ

ประการที่ห้า ประเมินความเร็วการผลิตและระดับระบบอัตโนมัติ ความเร็วที่สูงขึ้นจะมีประโยชน์สำหรับการผลิตจำนวนมาก แต่เฉพาะในกรณีที่ความเสถียรในการขึ้นรูป ความแม่นยำในการตัด และการป้อนวัสดุยังคงเชื่อถือได้เท่านั้น สำหรับโปรไฟล์ที่ซับซ้อน คุณภาพที่มั่นคงมีความสำคัญมากกว่าความเร็วสูงสุด

ประการที่หก ตรวจสอบประสบการณ์ของซัพพลายเออร์ ซัพพลายเออร์ที่เชื่อถือได้ควรตรวจสอบแบบโปรไฟล์ ข้อมูลวัสดุ เป้าหมายการผลิต เค้าโครงของโรงงาน และการใช้งานขั้นสุดท้าย ก่อนที่จะให้โซลูชันทางเทคนิค

สำหรับผู้ใช้ในอุตสาหกรรม เครื่องจักรที่ดีที่สุดไม่ใช่เครื่องจักรที่ถูกที่สุดเสมอไป เครื่องจักรที่ดีที่สุดคือเครื่องจักรที่สามารถสร้างโปรไฟล์ที่ต้องการได้อย่างแม่นยำ ต่อเนื่อง และมีค่าบำรุงรักษาที่จัดการได้

คำถามที่พบบ่อย

1. อุปกรณ์ขึ้นรูปม้วนแบบเปิดโปรไฟล์ใช้ทำอะไร?

ใช้ในการผลิตโปรไฟล์เหล็กแบบเปิด เช่น ช่อง ส่วนรองรับ โปรไฟล์เฟรม ชิ้นส่วนรองรับท่อ วงเล็บอุตสาหกรรม และโปรไฟล์โครงสร้างแบบกำหนดเอง ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในการก่อสร้าง เครื่องจักร ระบบท่ออุตสาหกรรม และการผลิตอุปกรณ์

2. การขึ้นลอนแบบ open profile แตกต่างจากการทำท่ออย่างไร?

การทำท่อมักจะขึ้นรูปและเชื่อมท่อปิด โครงเหล็กม้วนขึ้นรูปเป็นรูปทรงเปิดให้เป็นแถบเปิดโดยไม่ต้องปิดโครงด้วยการเชื่อม เนื่องจากส่วนนี้ยังคงเปิดอยู่ การสปริงกลับ การบิดตัว การควบคุมขอบ และความตรงมีความสำคัญมาก

3. เครื่องหนึ่งสามารถสร้างขนาดโปรไฟล์ที่แตกต่างกันได้หรือไม่?

ใช่ สามารถออกแบบได้หลายขนาด แต่ขึ้นอยู่กับรูปร่างโปรไฟล์และวิธีการปรับแต่ง ผลิตภัณฑ์บางอย่างจำเป็นต้องเปลี่ยนเครื่องมือแบบลูกกลิ้ง ในขณะที่บางผลิตภัณฑ์สามารถใช้โครงสร้างที่ปรับได้ การออกแบบขั้นสุดท้ายควรได้รับการยืนยันตามแบบของลูกค้า

4. ข้อมูลอะไรบ้างที่จำเป็นก่อนใบเสนอราคา?

ผู้ซื้อควรจัดเตรียมแบบร่างโปรไฟล์ ประเภทของวัสดุ ความหนาของวัสดุ ความแข็งแรงของผลผลิต หากมี ค่าเผื่อที่ต้องการ การออกแบบรูหรือช่อง ความยาวในการตัด เป้าหมายความเร็วในการผลิต แรงดันไฟฟ้าในพื้นที่ และพื้นที่โรงงาน

5. อุปกรณ์สามารถรวมระบบเจาะและตัดได้หรือไม่?

ใช่. สายการผลิตอาจรวมถึงการเจาะก่อน หลังการเจาะ การตัดไฮดรอลิก การตัดเซอร์โว การตัดแบบบิน และระบบรวบรวมอัตโนมัติ การกำหนดค่าที่ถูกต้องขึ้นอยู่กับรูปร่างของผลิตภัณฑ์ ความแม่นยำของรู ความแม่นยำของความยาว และข้อกำหนดด้านประสิทธิภาพการผลิต
