รายละเอียดสินค้า:
|
| เน้น: | การขึ้นรูปที่มีความแม่นยำสามขาตั้ง,เครื่องบดท่อแบบแม่น,ขาตั้งม้วนขึ้นรูปขั้นสุดท้าย |
||
|---|---|---|---|
หากการปิดปลายท่อสุดท้ายทำได้ไม่แม่นยำ ขอบเชื่อมจะมาบรรจบกันในมุมที่ไม่ถูกต้องหรือมีช่องว่าง ทำให้เกิดตะเข็บที่ไม่ตรงกลาง การหลอมละลายที่ไม่ดี และท่อที่ไม่กลม
การขึ้นรูปขั้นสุดท้ายเป็นตัวกำหนดรูปทรงของขอบเชื่อม ดังนั้นการโอเวอร์ชูตหรืออันเดอร์ชูตที่นั่นจึงไม่สามารถแก้ไขได้โดยช่างเชื่อม และจะปรากฏเป็นข้อบกพร่องของตะเข็บโดยตรง

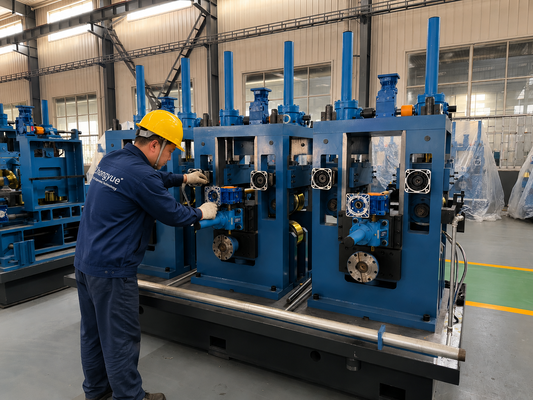

ZY16 ขึ้นรูปขั้นสุดท้ายในแท่นปรับละเอียดสามแท่นที่ตั้งค่าช่องว่างขอบและการเข้ามุมที่แน่นอนก่อนจุดเชื่อม การควบคุมช่องว่างอย่างละเอียดทำให้เครื่องเชื่อม HF ได้รับสภาพขอบที่สม่ำเสมอ ทำให้เกิดตะเข็บที่อยู่ตรงกลาง หลอมละลายสมบูรณ์บนท่อขนาด Φ8-18 มม. โดยล็อคความกลมก่อนการเชื่อม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่นเครื่องจักร | ZY16 |
| ช่วงเส้นผ่านศูนย์กลางท่อ | Φ8-18 มม. |
| ความหนาผนัง | 0.4-1.0 มม. |
| ช่วงความกว้างแถบเหล็ก | 25-57 มม. |
| ความเร็วสายการผลิตสูงสุด | 90 ม./นาที |
| กำลังเครื่องเชื่อม HF | 100 กิโลวัตต์ Solid-State High Frequency |
| วัสดุแถบเหล็ก | เหล็กม้วนร้อน / เหล็กม้วนเย็น / เหล็กอาบสังกะสี |
| เครื่องคลายม้วน | แบบสองแกนลม ความจุขดลวด 1.5 ตัน |
| ตัวสะสม | กรงความเร็วสูง 200 ม./นาที |
| การปรับระดับแถบเหล็ก | ชุดปรับระดับ 7 ลูกกลิ้ง |

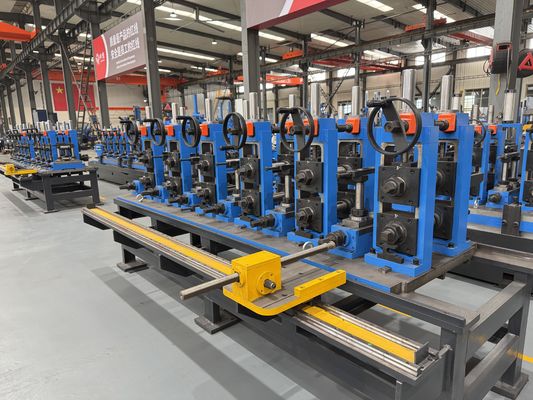

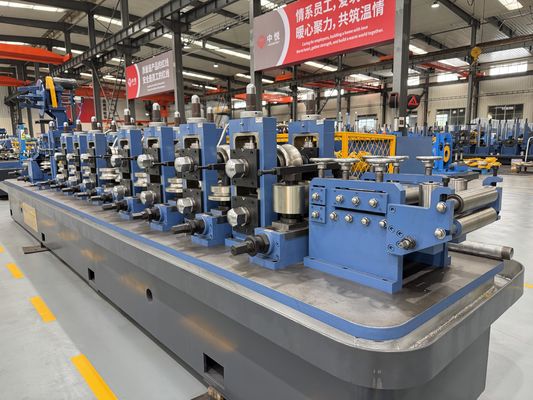

| แท่นขึ้นรูป | 5 แท่นหยาบ + 3 แท่นปรับละเอียด |
| รูปทรงลูกกลิ้ง | ลูกกลิ้งขึ้นรูปแบบรัศมีคู่ |
| เพลาลูกกลิ้ง | เหล็กกล้าอัลลอยด์ความแข็งแรงสูง 42CrMo |
| ความปลอดภัย | ระบบป้องกันการโอเวอร์โหลดของแท่นขึ้นรูป |
แท่นปรับละเอียดสามแท่นตั้งค่าช่องว่างและมุมขอบเชื่อมสุดท้าย ดังนั้นเครื่องเชื่อม HF จึงเห็นสภาพขอบที่สม่ำเสมอ สิ่งนี้ทำให้เกิดตะเข็บที่อยู่ตรงกลาง หลอมละลายสมบูรณ์ และล็อคความกลมก่อนการเชื่อม นี่คือเหตุผลที่ ZY16 รักษาข้อกำหนดที่เข้มงวดสำหรับท่อความแม่นยำขนาด Φ8-18 มม.
สำหรับท่อขนาด Φ8-18 มม. ที่ความตรงของตะเข็บและการหลอมละลายมีความสำคัญ รวมถึงท่อความแม่นยำ ท่อผนังบาง และท่อเคลือบ
เลือกรุ่นนี้เมื่อความสม่ำเสมอของตะเข็บเป็นข้อกำหนดหลักของคุณ แท่นปรับละเอียดสามแท่นทำงานร่วมกับแท่นหยาบห้าแท่นเพื่อรักษาช่องว่างการเชื่อมให้อยู่ในเกณฑ์ที่กำหนดตลอดช่วง Φ8-18 มม.
ท่อกลไกความแม่นยำ ท่อผนังบางที่มีข้อกำหนดตะเข็บที่เข้มงวด และท่ออาบสังกะสีที่ต้องการตะเข็บที่สะอาดและอยู่ตรงกลาง
เป็นการตั้งค่าช่องว่างขอบเชื่อมสุดท้ายและมุมเข้า เพื่อให้เครื่องเชื่อม HF เห็นสภาพขอบที่สม่ำเสมอสำหรับตะเข็บที่อยู่ตรงกลาง
แท่นปรับละเอียดสามแท่นให้การควบคุมที่จำเป็นในการรักษาช่องว่างการเชื่อมให้แน่นโดยไม่ทำให้ท่อปิดแน่นเกินไป
ไม่ ทั้งสองขั้นตอนทำงานร่วมกัน การขึ้นรูปหยาบที่เหมาะสมเป็นสิ่งจำเป็นเพื่อให้แท่นปรับละเอียดทำงานได้อย่างถูกต้อง
ลูกกลิ้งปรับละเอียดจะถูกปรับรูปทรงและปรับตามขนาด เพื่อให้ขอบมาบรรจบกันในช่องว่างและมุมที่ถูกต้องสำหรับเส้นผ่านศูนย์กลางภายนอกและความหนาผนังของคุณ
แท่นปรับละเอียดจะถูกตั้งค่าตามขนาดระหว่างการทดสอบการใช้งาน และคุณจะตรวจสอบด้วยตะเข็บที่อยู่ตรงกลาง หลอมละลายสมบูรณ์บนขดลวดการผลิตชุดแรกของคุณ
สามารถปรับละเอียดเล็กน้อยได้ แต่การเปลี่ยนแปลงช่องว่างครั้งใหญ่จะทำในการตั้งค่าเครื่องมือ แท่นเหล่านี้ออกแบบมาสำหรับการตั้งค่าที่เสถียรและทำซ้ำได้
