รายละเอียดสินค้า:
|
| ประเภทของการเชื่อม: | การเชื่อมด้วยความถี่สูง (โซลิดสเตต) | พลังการเชื่อม Hf: | โซลิดสเตต 100 กิโลวัตต์ |
|---|---|---|---|
| ช่วงหลอด OD: | φ10-26 มม | ความหนาของผนัง: | 0.4-1.5 มม. |
| ความเร็วของเส้น: | สูงถึง 90 ม./นาที | แอปพลิเคชัน: | การผลิตท่อเหล็กเชื่อม HF |
| เน้น: | เครื่องเชื่อม HF ในสภาพแข็ง,เครื่องเชื่อมความถี่สูง 100kW,เครื่องปั่นท่อขนาดเล็ก |
||
ท่อจะแข็งแรงเท่ากับการเชื่อมเท่านั้น และการหลอมที่ไม่สม่ำเสมอจากเครื่องเชื่อมแบบหลอดหรือเครื่องเชื่อมที่สึกหรอจะทำให้เกิดรอยต่อที่อ่อนแอซึ่งแตกเมื่อดัดงอหรือรั่วเมื่อใช้งาน โรงงานที่ต้องการคุณภาพการเชื่อมที่เสถียรสำหรับท่อผนังบางขนาด φ10-26 มม. ต้องการการป้อนพลังงานความร้อนที่สามารถทำซ้ำได้และควบคุมได้
เครื่องเชื่อมรุ่นเก่าหรือเครื่องที่กำลังไฟไม่เพียงพอจะประสบปัญหาในการรักษาการป้อนพลังงานความร้อนเมื่อความเร็วสายและความหนาผนังเปลี่ยนแปลงไป ดังนั้นรอยต่อจึงหลอมมากเกินไปหรือน้อยเกินไป หากไม่มีการนำรอยต่อที่แม่นยำ ขอบจะเลื่อนออกจากศูนย์กลาง และแรงกดที่บีบอัดไม่สม่ำเสมอจะทำให้เกิดช่องว่างหรือครีบมากเกินไปที่รอยเชื่อม
เครื่องเชื่อม HF แบบโซลิดสเตตกำลัง 100 กิโลวัตต์ ให้พลังงานความร้อนที่เสถียรและปรับได้ในช่วง φ10-26 มม. / 0.4-1.5 มม. โดยรักษาการหลอมที่สม่ำเสมอที่ความเร็วสูงสุด 90 ม./นาที
การนำรอยต่อแบบเฉพาะจะล็อคขอบก่อนที่ลูกกลิ้งบีบอัดจะทำการหลอมให้สมบูรณ์ และแรงกดบีบอัดที่ปรับได้จะเข้ากับผนังเพื่อให้ได้รอยเชื่อมที่สะอาดและแข็งแรง
การกำจัดครีบด้านนอกอัตโนมัติจะช่วยขจัดครีบออก จากนั้นท่อที่เชื่อมจะเคลื่อนที่เข้าสู่การปรับขนาดได้อย่างสะอาดโดยไม่มีข้อบกพร่องบนพื้นผิว
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางภายนอกท่อ | φ10–26 มม. |
| ความหนาผนัง | 0.4–1.5 มม. |
| ความเร็วการผลิตที่กำหนด | สูงสุด 90 ม./นาที |
| วัตถุดิบ | เหล็กกล้าคาร์บอนต่ำ HR / CR, เหล็กอาบสังกะสี |
| กำลังเครื่องเชื่อม HF | โซลิดสเตต 100 กิโลวัตต์ |
| แท่นขึ้นรูป | 5 หยาบ + 3 ละเอียด |
| แท่นปรับขนาด | 6 แนวนอน + 6 แนวตั้ง |
| ลูกกลิ้งปรับระดับ | เครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้ง |
| ความยาวตัด / ความแม่นยำ | 4–8 ม., ±3 มม. |
| การไหลของน้ำหล่อเย็น | ≥10 ตัน/ชั่วโมง สเปรย์ + สระน้ำล้น |
| วัสดุเพลาลูกกลิ้ง | 42CrMo ชุบแข็งและอบคืนตัว + ชุบแข็ง HF |

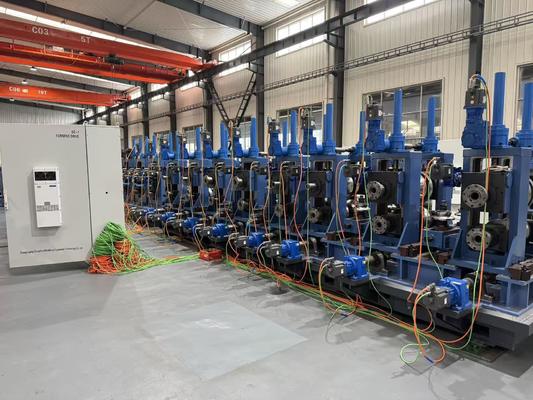

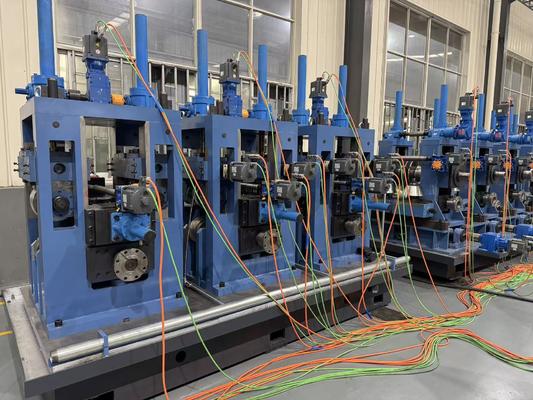

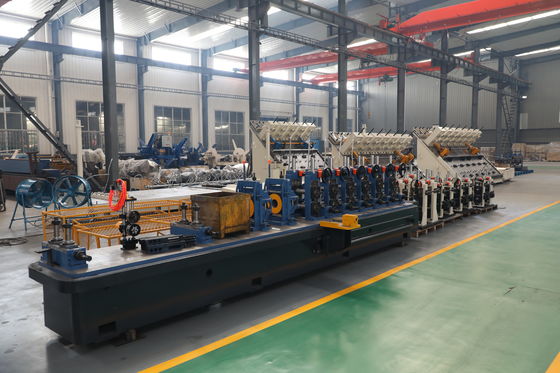

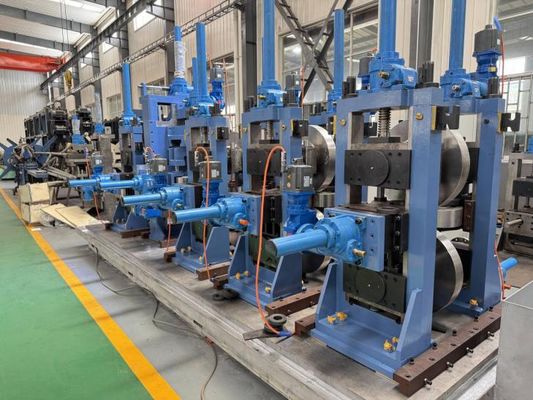

ZY20 ทุกเครื่องทำงานแบบต่อเนื่องตั้งแต่ขดลวดจนถึงท่อตัดสำเร็จ เครื่องคลายขดลวดป้อนแถบผ่านเครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้งที่กำจัดความโค้งของขดลวด จากนั้นการขึ้นรูปแบบรัศมีคู่จะขึ้นรูปในแท่นหยาบ 5 แท่นและแท่นละเอียด 3 แท่นโดยไม่มีคลื่นที่ขอบ เครื่องเชื่อม HF แบบโซลิดสเตต 100 กิโลวัตต์จะหลอมรอยต่อภายใต้แรงกดบีบอัดด้วยตัวนำรอยต่อแบบเฉพาะ และหน่วยกำจัดครีบด้านนอกอัตโนมัติจะขจัดครีบออกทันที การหล่อเย็นแบบสเปรย์ ≥10 ตัน/ชั่วโมง บวกกับสระน้ำล้นจะล็อปรูปทรง ชุดปรับขนาดแนวนอน 6 ชุด + แนวตั้ง 6 ชุดจะกำหนดเส้นผ่านศูนย์กลาง และหัวเทอร์กแบบ 4 ลูกกลิ้งจะทำให้ท่อตรงก่อนที่เลื่อยบินไมโครคอมพิวเตอร์จะตัดความยาว 4–8 เมตร ให้มีความแม่นยำ ±3 มม. แท่นที่มีการป้องกันการโอเวอร์โหลดและเพลาชุบแข็ง 42CrMo จะทำให้สายการผลิตทั้งหมดมีความเสถียรในการทำงานระยะยาว
ท่อเหล็กเชื่อมสำหรับงานเฟอร์นิเจอร์ โครงสร้าง งานแม่นยำ และงานเคลือบสังกะสี ซึ่งการเชื่อม HF ที่แข็งแรงและทำซ้ำได้เป็นตัวขับเคลื่อนคุณภาพที่สำคัญ
ยืนยันช่วงความหนาและอัตราความเร็วของคุณ จากนั้นตรวจสอบกำลังเครื่องเชื่อม (โซลิดสเตต 100 กิโลวัตต์บน ZY20) ว่าครอบคลุมส่วนผสมวัสดุของคุณหรือไม่ ตรวจสอบการนำรอยต่อและการควบคุมการบีบอัดเพื่อการหลอมที่ทำซ้ำได้ และยืนยันความสามารถในการหล่อเย็นหลังการเชื่อม
ZY20 จัดส่งเป็นแพ็คเกจแบบครบวงจรพร้อมแบบแปลนและแบบฐานราก เพื่อให้คุณเตรียมพื้นที่ก่อนการจัดส่ง การติดตั้งและทดสอบการใช้งานในสถานที่โดยวิศวกรจะนำสายการผลิตไปสู่ผลผลิตที่กำหนด พร้อมการฝึกอบรมผู้ปฏิบัติงานเพื่อส่งมอบโรงงานที่ทำงานได้ การรับประกันหนึ่งปีพร้อมการสนับสนุนอะไหล่จะช่วยปกป้องการลงทุน และเนื่องจากสายการผลิตรองรับขดลวด HR, CR และเคลือบสังกะสี คุณจึงสามารถปรับตัวให้เข้ากับการเปลี่ยนแปลงต้นทุนวัสดุและความต้องการของตลาดได้โดยไม่ต้องเปลี่ยนเครื่องมือ
เอาต์พุตโซลิดสเตตมีความเสถียรและปรับได้ ทำให้การหลอมที่ทำซ้ำได้ตลอดช่วงความหนา
ตัวนำรอยต่อแบบเฉพาะจะจัดตำแหน่งขอบก่อนการเชื่อมแบบบีบอัด
โซลิดสเตต 100 กิโลวัตต์ เหมาะสำหรับ φ10-26 มม. และ 0.4-1.5 มม. ที่ความเร็ว 90 ม./นาที
