รายละเอียดสินค้า:
|
| การกำจัดเสี้ยน: | หน่วยเสี้ยนด้านนอกอัตโนมัติ ระบบนิวแมติกเข้า/ออกอย่างรวดเร็ว | ระบายความร้อน: | สเปรย์ + สระน้ำล้น ≥10 ตัน/ชม. หัวฉีดแบบปรับได้ |
|---|---|---|---|
| ช่วงหลอด OD: | φ10-26 มม | ความหนาของผนัง: | 0.4-1.5 มม. |
| ความเร็วของเส้น: | สูงถึง 90 ม./นาที | ||
| เน้น: | อัตโนมัติการกําจัด Burr นอก,เครื่องลดความเย็นระบายสเปรย์,เครื่องจักรท่อเหล็กเส้นผ่านศูนย์กลางเล็ก |
||
รอยเชื่อมด้านนอกและเศษความร้อนที่ตกค้างเป็นภัยคุกคามที่ใหญ่ที่สุดสองประการต่อคุณภาพของท่อทันทีหลังการเชื่อม รอยเชื่อมที่หยาบจะทำให้ลูกกลิ้งส่วนปลายเสียหายและทำลายพื้นผิว ในขณะที่ความร้อนที่ไม่ถูกระบายออกอย่างรวดเร็วจะทำให้ตัวท่อบิดเบี้ยวและเสียรูปทรงกลม
หากไม่มีการลบครีบ รอยเชื่อมด้านนอกที่นูนขึ้นจะขูดลูกกลิ้งปรับขนาดและถ่ายทอดรอยตำหนิไปยังท่อทุกเส้น การระบายความร้อนที่ช้าหรือไม่สม่ำเสมอจะทำให้ความร้อนที่ตกค้างบิดเบี้ยวผนังบาง ทำให้ตัวท่อเสียรูปทรงกลมและแก้ไขได้ยากเมื่อเข้าสู่ขั้นตอนการปรับขนาด
หน่วยลบครีบด้านนอกอัตโนมัติพร้อมระบบป้อนเข้า/ออกอย่างรวดเร็วด้วยระบบนิวแมติกจะกำจัดรอยเชื่อม ปกป้องลูกกลิ้งและให้พื้นผิวที่สะอาด
การฉีดพ่นพร้อมสระน้ำล้นพร้อมหัวฉีดโลหะที่ปรับได้ ให้การไหลของสารหล่อเย็น ≥10 ตัน/ชั่วโมง ระบายความร้อนจากการเชื่อมอย่างรวดเร็วเพื่อความกลมที่เสถียร
ท่อที่เย็นและลบครีบแล้วจะเข้าสู่เครื่องปรับขนาด 6+6 และเครื่องยืดท่อ Turk head พร้อมตัวท่อที่เรียบและกลมพร้อมสำหรับการตกแต่งขั้นสุดท้าย
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางภายนอกท่อ | φ10–26 มม. |
| ความหนาผนัง | 0.4–1.5 มม. |
| ความเร็วการผลิตที่กำหนด | สูงสุด 90 ม./นาที |
| วัตถุดิบ | เหล็กกล้าคาร์บอนต่ำ HR / CR, เหล็กอาบสังกะสี |
| กำลังเครื่องเชื่อม HF | โซลิดสเตต 100 กิโลวัตต์ |
| แท่นขึ้นรูป | 5 แท่นหยาบ + 3 แท่นละเอียด |
| แท่นปรับขนาด | 6 แนวนอน + 6 แนวตั้ง |
| ลูกกลิ้งปรับระดับ | เครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้ง |
| ความยาวตัด / ความแม่นยำ | 4–8 ม., ±3 มม. |
| การไหลของสารหล่อเย็น | ≥10 ตัน/ชั่วโมง ฉีดพ่น + สระน้ำล้น |
| วัสดุเพลาลูกกลิ้ง | 42CrMo ชุบแข็งและอบคืนตัว + ชุบแข็ง HF |

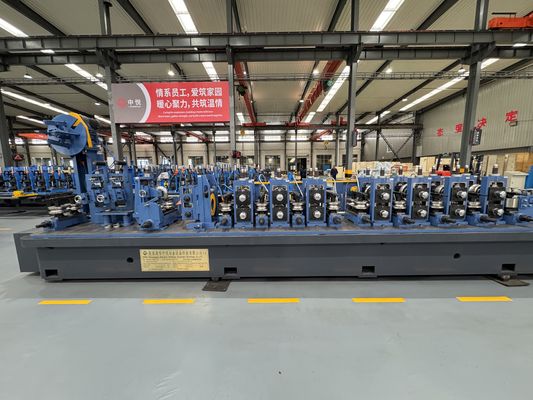

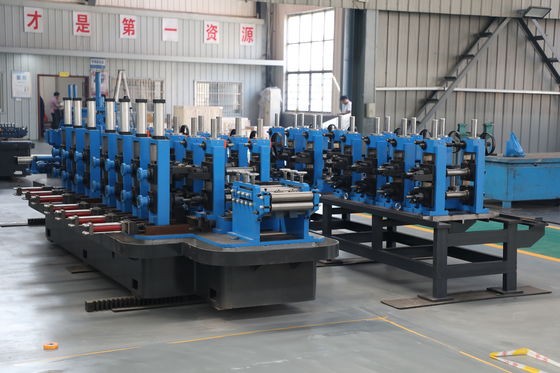

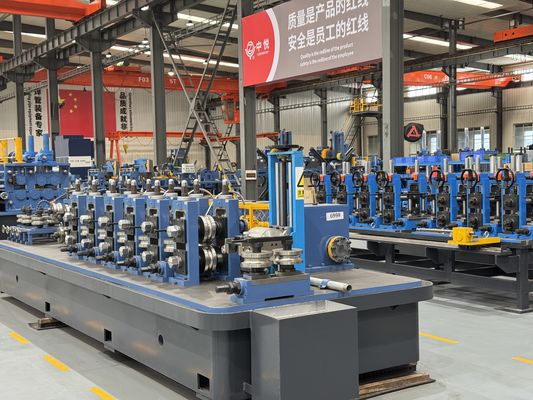

เครื่อง ZY20 ทุกเครื่องทำงานแบบต่อเนื่องตั้งแต่ขดลวดจนถึงท่อตัดสำเร็จ เครื่องคลายขดลวดป้อนแถบผ่านเครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้งที่กำจัดความโค้งของขดลวด จากนั้นการขึ้นรูปแบบรัศมีคู่จะขึ้นรูปในแท่นหยาบ 5 แท่นและแท่นละเอียด 3 แท่นโดยไม่มีคลื่นที่ขอบ เครื่องเชื่อม HF โซลิดสเตต 100 กิโลวัตต์จะเชื่อมตะเข็บภายใต้แรงกดด้วยตัวนำตะเข็บเฉพาะ และหน่วยลบครีบด้านนอกอัตโนมัติจะกำจัดรอยเชื่อมทันที การระบายความร้อนด้วยการฉีดพ่นพร้อมสระน้ำล้น ≥10 ตัน/ชั่วโมง จะล็อครูปทรง เครื่องปรับขนาด 6 แนวนอน + 6 แนวตั้งจะกำหนดเส้นผ่านศูนย์กลาง และเครื่องยืดท่อ Turk head 4 ลูกกลิ้งจะยืดท่อก่อนที่เลื่อยบินไมโครคอมพิวเตอร์จะตัดความยาว 4–8 เมตร ให้ได้ ±3 มม. แท่นที่มีการป้องกันการโอเวอร์โหลดและเพลาชุบแข็ง 42CrMo จะทำให้ทั้งสายการผลิตมีความเสถียรในการทำงานระยะยาว
สายการผลิตท่อ φ10-26 มม. ใดๆ ที่ต้องการรอยเชื่อมที่สะอาดและการระบายความร้อนที่ควบคุมได้สำหรับท่อชุบเคลือบหรือท่อที่มีความแม่นยำ
ยืนยันว่าการลบครีบเป็นแบบอัตโนมัติพร้อมระบบป้อนเข้า/ออกอย่างรวดเร็ว และตรวจสอบความสามารถในการระบายความร้อน — ZY20 ให้การไหล ≥10 ตัน/ชั่วโมง ผ่านการฉีดพ่นพร้อมสระน้ำล้นพร้อมหัวฉีดที่ปรับได้
เครื่อง ZY20 จัดส่งเป็นแพ็คเกจแบบครบวงจรพร้อมแบบแปลนและแบบฐานราก เพื่อให้คุณเตรียมพื้นที่ก่อนการจัดส่ง การติดตั้งและทดสอบการใช้งาน ณ สถานที่จริงโดยวิศวกรจะทำให้สายการผลิตได้ผลผลิตตามที่กำหนด พร้อมการฝึกอบรมผู้ปฏิบัติงานเพื่อส่งมอบเครื่องจักรที่พร้อมใช้งาน การรับประกันหนึ่งปีพร้อมการสนับสนุนอะไหล่จะช่วยปกป้องการลงทุน และเนื่องจากสายการผลิตรองรับขดลวด HR, CR และเหล็กอาบสังกะสี คุณจึงสามารถปรับตัวให้เข้ากับการเปลี่ยนแปลงต้นทุนวัสดุและความต้องการของตลาดได้โดยไม่ต้องเปลี่ยนเครื่องมือ
หน่วยลบครีบอัตโนมัติพร้อมระบบป้อนเข้า/ออกอย่างรวดเร็วด้วยระบบนิวแมติก
≥10 ตัน/ชั่วโมง ผ่านการฉีดพ่นพร้อมสระน้ำล้นพร้อมหัวฉีดโลหะที่ปรับได้
การระบายความร้อนที่รวดเร็วและสม่ำเสมอจะล็อครูปทรงกลมก่อนการปรับขนาดและป้องกันการบิดเบี้ยวจากความร้อน
