รายละเอียดสินค้า:
|
| ขาตั้งขนาด: | 6 แนวนอน + 6 แนวตั้ง | การยืดผม: | หัวเติร์ก 4 ม้วน ปรับได้ 3 แกน |
|---|---|---|---|
| ช่วงหลอด OD: | φ10-26 มม | ความหนาของผนัง: | 0.4-1.5 มม. |
| ความเร็วของเส้น: | สูงถึง 90 ม./นาที | ||
| เน้น: | ระบบปรับขนาดหลายสแตนด์,เครื่องบดหัวทุ๊ก,เครื่องจักรท่อเหล็กเส้นผ่านศูนย์กลางเล็ก |
||
การเชื่อมไม่ได้ทำให้ท่อเสร็จสมบูรณ์ — ส่วนการปรับขนาดต่างหากที่ทำให้เสร็จ หากไม่มีแท่นปรับขนาดเพียงพอและเครื่องยืดท่อขั้นสุดท้าย ท่อที่เชื่อมจะออกจากสายการผลิตเป็นรูปวงรี โค้งงอ หรือมีเส้นผ่านศูนย์กลางผิดปกติ และไม่ผ่านการตรวจสอบมิติที่ผู้ซื้อต้องการสำหรับงานที่ต้องการความแม่นยำและโครงสร้าง
ตัวท่อที่เชื่อมจะมีความร้อนและความเค้นตกค้างที่ทำให้ท่อเสียรูปทรงกลม เว้นแต่จะได้รับการปรับขนาดอย่างต่อเนื่อง การมีแท่นปรับขนาดน้อยเกินไปหรือไม่มียืดท่อขั้นสุดท้าย จะทำให้ท่อมีลักษณะเป็นวงรีและโค้งงอคงอยู่ และท่อจะไปถึงเลื่อยในขณะที่ไม่ได้มาตรฐานแล้ว
ชุดปรับขนาดแบบ 6 แนวนอน + 6 แนวตั้ง ควบคุมเส้นผ่านศูนย์กลางและรูปทรงกลมขั้นสุดท้ายหลังการเชื่อมอย่างต่อเนื่อง
หัว Turk แบบ 4 ลูกกลิ้ง พร้อมการปรับขึ้น-ลง ซ้าย-ขวา และการหมุน ช่วยยืดท่อและนำทางเข้าสู่เลื่อยบินได้อย่างแม่นยำ
การปรับขนาดและการยืดท่อแบบผสมผสาน ให้ท่อสำเร็จรูปที่เสถียร กลม และตรง พร้อมสำหรับการตัดที่ความเร็วสูงสุด 90 ม./นาที
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางภายนอกท่อ | φ10–26 มม. |
| ความหนาผนัง | 0.4–1.5 มม. |
| ความเร็วการผลิตตามพิกัด | สูงสุด 90 ม./นาที |
| วัตถุดิบ | เหล็กกล้าคาร์บอนต่ำ HR / CR, เหล็กอาบสังกะสี |
| กำลังเครื่องเชื่อม HF | 100 กิโลวัตต์ แบบโซลิดสเตต |
| แท่นขึ้นรูป | 5 ขั้นหยาบ + 3 ขั้นละเอียด |
| แท่นปรับขนาด | 6 แนวนอน + 6 แนวตั้ง |
| ลูกกลิ้งปรับระดับ | เครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้ง |
| ความยาวตัด / ความแม่นยำ | 4–8 ม., ±3 มม. |
| อัตราการไหลของน้ำหล่อเย็น | ≥10 ตัน/ชั่วโมง แบบสเปรย์ + สระน้ำล้น |
| วัสดุเพลาลูกกลิ้ง | 42CrMo ชุบแข็งและอบคืนตัว + ชุบแข็ง HF |

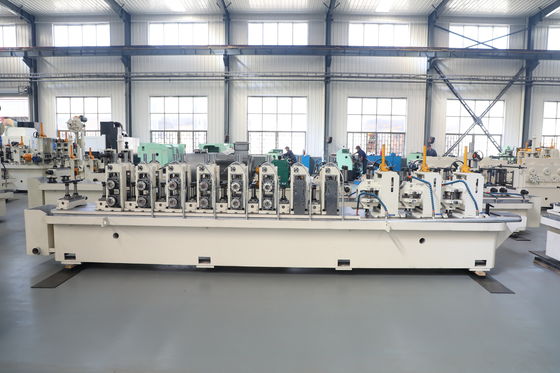

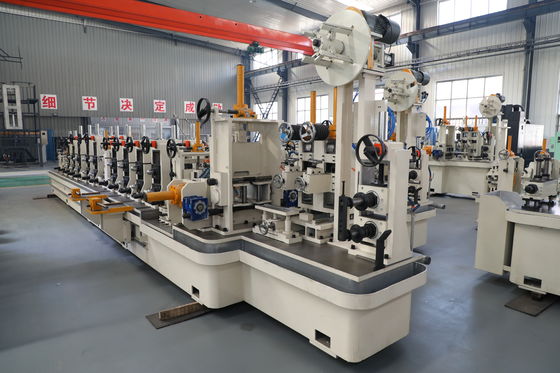

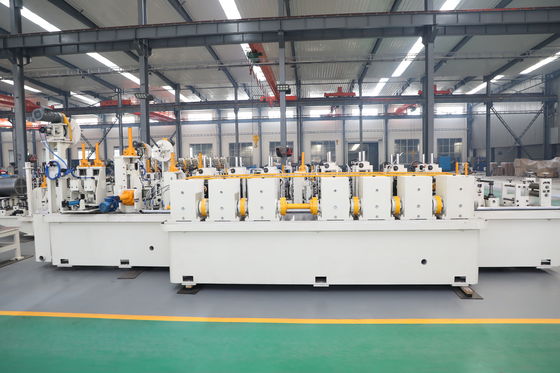

เครื่อง ZY20 ทุกเครื่องทำงานแบบต่อเนื่องตั้งแต่ขดลวดจนถึงท่อตัดสำเร็จรูป เครื่องคลายขดลวดป้อนแถบผ่านเครื่องปรับระดับความแม่นยำ 7 ลูกกลิ้งที่ขจัดความโค้งของขดลวด จากนั้นการขึ้นรูปแบบรัศมีคู่จะขึ้นรูปในแท่น 5 ขั้นหยาบและ 3 ขั้นละเอียดโดยไม่มีคลื่นที่ขอบ เครื่องเชื่อม HF แบบโซลิดสเตต 100 กิโลวัตต์ จะเชื่อมตะเข็บภายใต้แรงกดพร้อมตัวนำตะเข็บเฉพาะ และหน่วยกำจัดครีบด้านนอกอัตโนมัติจะกำจัดครีบออกทันที การหล่อเย็นแบบสเปรย์ ≥10 ตัน/ชั่วโมง บวกกับสระน้ำล้น จะล็อครูปทรง ชุดปรับขนาดแบบ 6 แนวนอน + 6 แนวตั้ง จะกำหนดเส้นผ่านศูนย์กลาง และหัว Turk แบบ 4 ลูกกลิ้ง จะยืดท่อก่อนที่เลื่อยบินแบบไมโครคอมพิวเตอร์จะตัดความยาว 4–8 เมตร ให้ได้ ±3 มม. แท่นป้องกันการโอเวอร์โหลดและเพลาชุบแข็ง 42CrMo จะทำให้ทั้งสายการผลิตมีความเสถียรในการทำงานระยะยาว
ท่อสำหรับงานที่ต้องการความแม่นยำ โครงสร้าง และเฟอร์นิเจอร์ ซึ่งรูปทรงกลมและความตรงขั้นสุดท้ายจะเป็นตัวกำหนดว่าชิ้นส่วนจะประกอบและตกแต่งได้อย่างถูกต้องหรือไม่
ตรวจสอบจำนวนแท่นปรับขนาด — ZY20 ใช้แท่น 6 แนวนอน + 6 แนวตั้ง — และยืนยันว่ามีเครื่องยืดท่อแบบ Turk รวมอยู่ด้วยเพื่อความกลมและความตรงก่อนเข้าสู่เลื่อย
เครื่อง ZY20 จัดส่งเป็นแพ็คเกจแบบครบวงจรพร้อมแบบแปลนและแบบฐานราก เพื่อให้คุณเตรียมพื้นที่ก่อนการจัดส่ง การติดตั้งและทดสอบการใช้งาน ณ สถานที่จริงโดยวิศวกร จะทำให้สายการผลิตได้ผลผลิตตามพิกัด พร้อมการฝึกอบรมผู้ปฏิบัติงานเพื่อส่งมอบเครื่องจักรที่พร้อมใช้งาน การรับประกันหนึ่งปีพร้อมการสนับสนุนอะไหล่จะช่วยปกป้องการลงทุน และเนื่องจากสายการผลิตรองรับขดลวด HR, CR และเหล็กอาบสังกะสี คุณจึงสามารถปรับตัวให้เข้ากับการเปลี่ยนแปลงต้นทุนวัสดุและความต้องการของตลาดได้โดยไม่ต้องเปลี่ยนเครื่องมือ
แท่น 6 แนวนอน + 6 แนวตั้ง สำหรับการควบคุมเส้นผ่านศูนย์กลางแบบก้าวหน้า
มันยืดท่อด้วยการปรับขึ้น-ลง ซ้าย-ขวา และการหมุนก่อนเข้าสู่เลื่อย
ใช่ ชุดแท่นหลายแท่นพร้อมเครื่องยืดท่อจะทำให้ท่อสำเร็จรูปกลมและตรง
